MRKJD快速开关消弧及接地选线装置
产品简介 / Introduction工作原理：

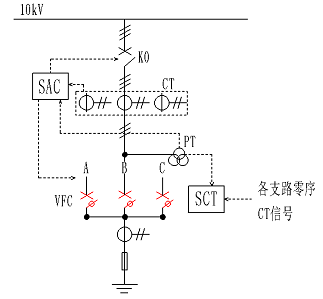

图 1MRKJD快速开关消弧及接地选线装置结构示意图如上图所示，MRKJD系统由前置断路器K0、分相快速开关VFC、快速接地保护控制器MRZ-860、智能选线控制器MRS-9000、电流互感器CT、电压互感器PT以及零序互感器等组成，当发生单相接地故障时，由控制单元判断故障类型和故障相别，并发出信号控制故障相的分相快速开关闭合，将接地故障点电流转移到分相快速开关主动接地点，有效熄灭接地电弧，限制故障点电压，减小单相接地故障对人身、设备的危害。其中前置断路器主要作为装置投退及本支路内部短路故障保护使用，可以根据用户现场实际情况配置或者取消。其工作逻辑为：线路正常运行期间MRKJD装置处于待命状态，电流互感器CT监测装置内电流反馈给保护控制器SAC监测电流互感器CT及柜内电压互感器PT信号，SCT也同时监测系统电压及母线段下各条馈线零序CT返回信号。线路发生单相接地故障时装置检测到系统电压异常，MRZ快速接地保护控制器迅速判定故障相别并向分相快速开关VFC发出合闸命令，15ms以内VFC对应相别完成合闸，将弧光接地点引入站内并转变为金属直接接地以保护系统及线路。同时MRS-9000智能选线控制器根据各条支路零序CT电流的前后变化，判断并选出故障线路，上报至后台监控系统。保护接地动作后可延时10S~30min（可设定）自动对装置内快速开关进行分闸操作，判断故障类型，并根据故障类型不同进行下一步动作。若在接地保护期间，系统发生另一相弧光接地故障，装置内部分相快速开关迅速分闸，开断两相接地短路故障。MRKJD快速开关消弧及接地选线装置内部发生故障MRZ检测到装置内部CT电流超过设定值，判定为本支路故障，则直接发出前置断路器K0分闸指令，装置退出运行并上报后台监控系统。技术参数：装置整体技术参数表 1装置整体技术参数表
（1）分相快速开关（VFC）技术参数分相快速开关可将故障相直接或经过接地元件接地，当分相快速开关合闸时，系统若发生两相接地短路并流过超过保护阈值设定的短路电流时，可快速切除故障。其技术参数为：

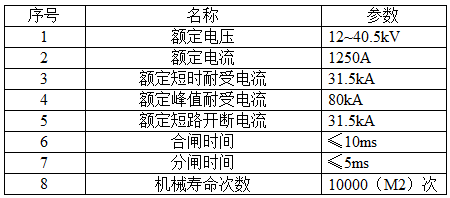

表 3分相快速开关技术参数表

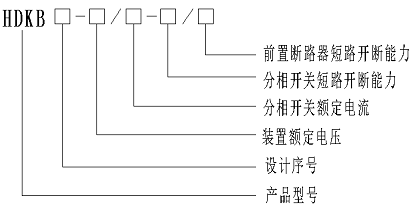

3、型号及适用范围（1）型号及命名方式
装置型号由产品型号、设计序号、装置额定电压、分相快速开关额定电流、分相快速开关短路开断能力、前置断路器短路开断能力六个部分组成。装置额定电压以kV为单位；分相快速开关额定电流以A为单位； 分相快速开关短路开断能力以kA为单位；前置断路器短路开断能力以kA为单位。（1）适用场景本装置适用于10kV中性点不接地系统、经消弧线圈接地系统的电缆电网、架空线电网以及架空与电缆混合电网。其工作的环境条件应满足要求如下：环境温度：1）最高气温：40℃；2）最低气温：-10℃；3）湿度：日相对湿度平均值不大于95%，月相对湿度平均值不大于90%；4）海拔高度：不大于1000m；5）防护等级：IP4X；6）地震引发的地面加速度：水平方向≤3m/s²，垂直方向≤1.5m/s²。
4、外型尺寸示意图

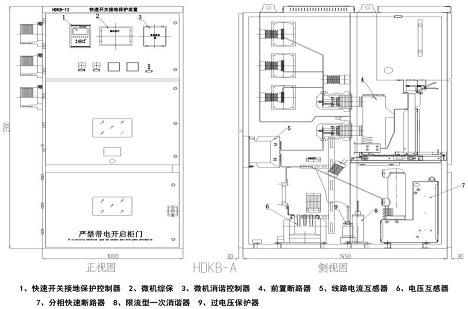

图 2MRKJD-A型（10kV）装置外观示意图

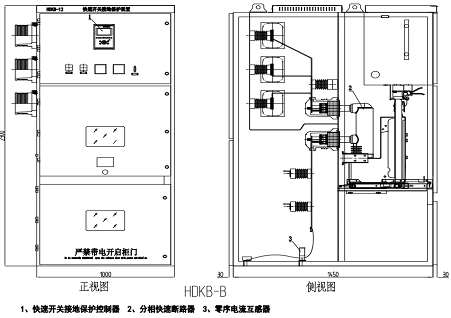

图 2MRKJD-B型（10kV）装置外观示意图
