MREG6三相六柱（自脱离式）过电压保护器

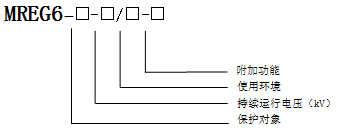

产品简介 / Introduction一、产品用途MREG6三相六柱自脱离式过电压保护器主要用于发电、供电和用电企业的电力电网中，用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用；并在结构内部装设有限流脱离装置，在限压元件发生热击穿时，限流脱离装置熔断，自动从系统上脱离，防止爆炸事故的发生，便于及时更换。二、产品特点MREG6三相六柱自脱离式过电压保护器具有以下特点：(1) 采用高性能、通流量大等性能优异的氧化锌非线性电阻，模压密封，外用复合式绝缘护套合成，完全杜绝受潮影响。(2) 采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。可将相间过电压大大降低，保护的可靠性大为提高。(3) 在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。(4) 保护器内部设有脱离器，当限压元件因谐振等长时（毫秒级乃至秒级）过电压发生热击穿时，能在微秒级时间内与系统脱离，避免造成系统短路事故。三、产品型号

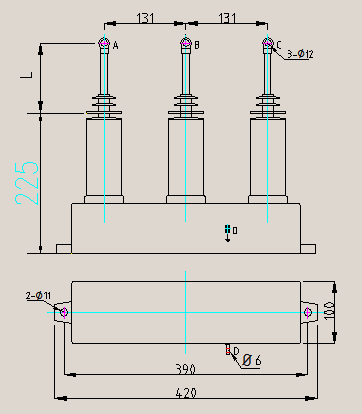

1、保护对象：A-电机型 ；B-电站、母线、开关、变压器型 ； C-电容型；2、持续运行电压：允许持久地施加在相间及相对地的工频电压有效值；3、使用环境：W为户外型，无‘W’只适用于户内；4、附加功能：“J” 为过电压动作记数器或智能放电记录仪，（只适用于户内型）；四、外型安装尺寸图

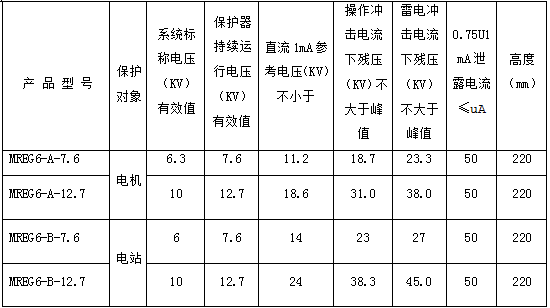

五、适用条件1、 环境温度-4060 。2、海拔高度不超过3000m。3、交流系统的频率为4862HZ。4、最大风速为35m/s。六、用户须知用户根据被保护对象和使用地区正确选择保护器的型号和参数。在运输、贮存、开箱和安装时，注意保护器不要受到冲击和碰撞，在安装使用前，放在清洁、干燥的房间内，不要受到腐蚀性气体或液体的侵蚀。1、保护器在投入运行前和投入运行1-2年后作预防性试验，其试验项目为：直流1mA参考电压测量(其值应不小于表一中的规定)；0.75U1mA下漏电流测量(所有型号的漏电流值均不大于50)。2、保护器两端长期施加的电压不得超过STPB的持续运行电压。3、保护器在和三相电源(A、B、C)及接地端连接时,须注意以下事项：（1）电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的最小安全距离的要求；（2）保护器连接电缆线之间的安全距离及保护器连接电缆线与不同相母线（或柜体）之间的安全距离应不小于该型保护器电缆出口处的相间距离（应在电缆拉紧状况下）；（3）高压电缆长度要根据安装位置进行选择,长短要适当,高压电缆过长时可将该相电缆捆扎固定在同相母排(线)上，严禁将不同相电缆捆扎在一起；（4）安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破.七、型号及技术参数
