过电压保护系列

MREB系列浪涌保护器

MREB电源系列产品按GB18802.1-2002(IEC61643-1)设计,其内部核心原件采用本公司生产的优质芯片/放电间隙。100%通过电压能力、电流能量以及参数异常值的筛选。MREB最大通流量可达200ka(8/20us),承受过电压能力强,残压低,漏流小。脱口机构灵敏,标准导轨安装(35mm),失效窗口显示,响应速度快,确保安全可靠。

产品简介 / Introduction

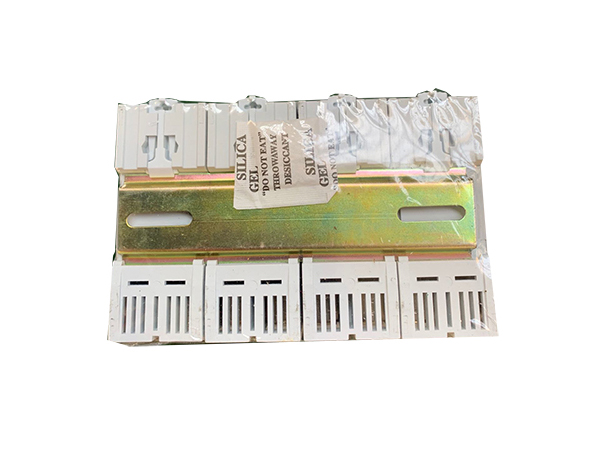

 产品展示

工作原理
       电网正常运行条件下浪涌保护器处于高阻状态,不影响电网的正常运行。当电网由于雷击或其他原因出现过电压时,保护器将在纳秒级时间内迅速导通,将过电压泄放到大地,从而保护用电设备免受过电压的侵害。过电压消失后,保护器自动变为高阻状态。
       产品的基本结构/特点

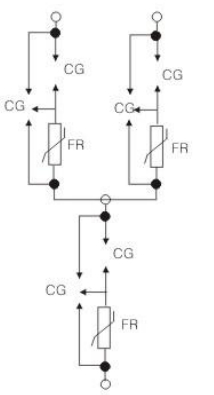

       MREB系列浪涌保护器主放电电路由多个带放电间隙和高能量的金属氧化物非线性电阻的单元组成,100ka及以上的模块在放电间隙/放电管串联的基础上并联了放电间隙并增加了触发电路。如图所示:FR为氧化锌非线性电阻,CG为放电间隙/放电管。
       1、保护功能可靠,限制电压低:电压冲击系数为1,在各种过电压波形冲击下,过压保护值稳定;
       2、保护功能齐全:采用特制的结构模式,使其不但具有通常的相/地的共模防雷保护,还具有相/零、相/相的差模保护防止操作过电压和其它形式的瞬时过电压;
       3、使用寿命长:采用特殊的对称结构和特制的元件,使金属氧化物的应用不需要考虑荷电率的高低与变化,同时使放电间隙动作后立即熄弧,无续流,无截波,放电间隙不再承担灭弧任务,提高了产品的使用寿命;
       4、产品通流容量大,范围广:由于采用特制材料及特殊结构,使其每相最大可达200ka,最小至20ka;
       5、产品动作响应速度快:产品动作响应时间≤25ns;
       适用范围及产品类型
       1、电源间隙系列产品适用于变压器低压侧或建筑物低压主配电箱中的等电位连接,对电源第一极的雷电或操作引起的过电压进行保护。该系列产品的前端必须串联保险丝,否则在产品放电时,产生的工频续流可能保护器烧毁;
       2、B级系列产品适用于交流50/60HZ,380/420V供电系统。可为建筑物进线的低压总配电系统提供第一级防雷(过电压)保护;
       3、C级系列产品适用于交流50/60HZ,220/380v供电系统。可作为建筑物内的分配电第二级防雷保护,如高层建筑的楼层分配电柜,民用建筑的单元分配电柜;
       4、D级系列产品适用于交流50/60HZ,220/380v供电系统末端用电设备雷击或过电压的保护,如信息网络、智能设备、民用建筑等;
       5、地极保护器系列产品主要是用来避免不同接地地网之间产生不同电位差的危险。当雷电来临时,由于不同的接地地网布放过近时,会有其中的某个地网的地电位在瞬间被抬升到很高的水平,从而与其他接地地网之间产生很高的电位差,该电位差可能连接于不同地级之间的线路或设备形成的网络,即地电位反击,它对设备和人员的安全存在着巨大的危险,此时需要在不同的地网之间安装地极保护器来避免地电位反击的问题;
       6、直流电源系列防雷器用于计算机系统、调制解调器、信号控制等不同电压供电线路的设备前端,对直流电源线的雷击或操作过电压引起的过电压进行保护;
       风电类浪涌保护器
       由于风力发电厂都处于开阔地带,在雷电天气时容易遭受雷电袭击,风电场的用电设备也会受到感应雷和雷电波的侵害。根据风电场雷电活动规律,针对风电箱变防雷的技术特点,结合德国phoenex领先的防雷产品和技术,推出针对风电箱变防雷和浪涌保护的产品,使箱变及其后续设备即使在雷雨天气也能提供一级的电源保护;
