过电压保护系列

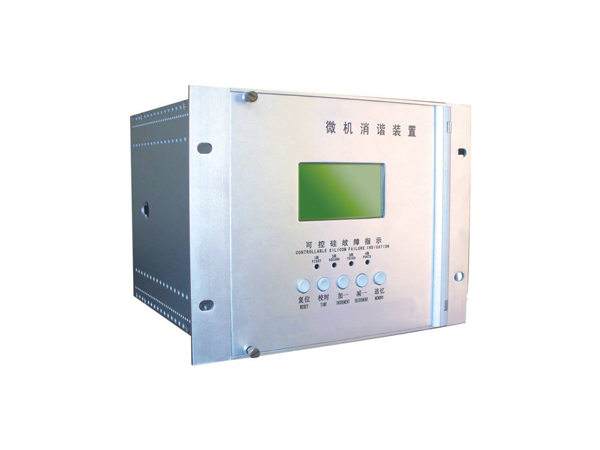

MRE-Q型微机消谐装置

MRE-Q系列微机智能消谐装置将微机技术用于电网消谐,利用计算机快速、准确的数据处理能力实现快速傅里叶分析,其选频准确。通过对PT电压的采集,对电网谐振时的各种频率成份能快速分析,准确的辨别出:接地故障、过压故障和谐振故障。 如果是电网谐振,微机控制器发出指令使消谐电路投入,实现快速消谐。本装置对各种高频、低频和工频谐振均准确判断,动作迅速,较完善地解决了电力系统中电网的消谐问题,并能记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

产品简介 / Introduction
       功能及特点
       ※ 模块化设计,结构紧凑,技术先进,高速DSP核处理器使运算实时性和动作准确性得以保证;
       ※ 实时监控系统状态,对出现的异常运行状态(接地故障、过压故障和电网谐振)做出准确判断,并作出及时动作;
       ※ 工业标准的RS-485通讯接口,可以向上位机传送系统的运行状态;
       ※ 故障追忆功能,显示最近20次历史故障记录;
       ※ 具有良好的电磁兼容性,适合在强电磁干扰的复杂环境中应用;
       ※ 双硬件看门狗电路确保软件运行的可靠性;
       ※ 中文液晶显示,运行状态清晰,菜单式操作,方便易用。
       装置正面效果图
       信号灯及按键说明:
       ※ 运行: 正常运行指示灯,闪烁频率1Hz;
       ※ 谐振: 谐振故障指示,谐振故障消除后熄灭;
       ※ 报警: 故障指示,系统正常运行后熄灭;
       ※ ↑↓±:菜单选择和参数调整按键;
       ※ 确认: 进入下级菜单和确认参数设定按键;
       ※ 取消: 返回上级菜单和取消参数设定按键;
       ※ 复位: 系统重新启动按键。
       工作原理
       微机消谐装置控制器是基于PT提供的开口电压信号而设计的产品。装置总体结构如下图所示:主要由微处理器、按键显示、信号输出和电源等模块构成。
       使用环境
       1.海拔高度:小于2000m,特殊情况下可达4000m;
       2.工作环境温度:-10℃- 60℃;
       3.空气相对湿度:90% (25℃)、50% (40℃)
       4.使用地点不得有腐蚀性气体、蒸汽、导电尘埃,不得有爆炸性气体和破坏绝缘性气体;
       5.安装地点具有防风、防雨和防尘设施。
