过电压保护系列

MRE-C-8000智能聚优汇流箱

智能光伏汇流箱主要作用就是对光伏电池阵列的输入进行一级汇流,用于减少光电池阵列接入到逆变器的连接,优化系统结构。在提供汇流防雷功能的同时,还监测了光电池板运行状态。汇流后电流、电压、功率、防雷器状态、直流断路器状态采集、继电器接点输出等功能。

产品简介 / Introduction

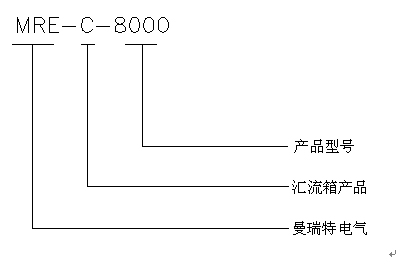

       型号
       适用范围
       该产品方便用户将若干光伏串列并联接入箱内汇流,与控制器、直流配电柜、光伏逆变器等配套使用,从而组成完整的光伏发电系统。为了提高系统的可靠性和实用性,在智能聚优汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等,通过对系统参数进行检测,方便用户及时准确地掌握光伏电池的工作情况,保证太阳能光伏发电系统发挥最大功效。
       产品优势
       1、光伏专用智能防雷器(状态检测功能);
       2、防逆流;
       3、防电压穿透;
       4、四遥功能、远程控制开断、远程遥测、远程遥调、远程遥测;
       5、检测正负极漏电及绝缘状态;
       6、故障预警;
       7、监测分路电流、总电压、功率;
       8、监测箱体工况温度;
       9、事件记录功能;
       10、设备编码和地址显示;
       11、模块化安装及调换;
       12、视网膜触摸屏(可选配);
       13、专利技术设计,独有的模块化功能单元结构使得系统运行更加安全、稳定可靠。
       产品参数
       光伏串列最高电压:DC1000V;
       每路熔断器额定电流(A/DC):10/15/20/30;
       串列最大输出电流(A/DC):熔丝额定电流值的1.56倍;
       最大并列路数:8、10;
       防水端子:Pg25;
       光伏专用防雷模块:DC1000V Imax40KA;
       可选:串列电流检测;
       防雷器失效检测:可视窗口;
       通讯:RS-485;
       使用环境温度(℃):-40~+80℃;
       湿度:0-90%,不结露;
       防护等级:IP65;
       使用海拔(m):≤3000。
       产品功能
       在太阳能光伏发电系统中,为了减少太阳能光伏电池阵列与逆变器之间的连接使用到汇流箱,结合我们多年防雷系统设计经验。研制出了多种型号汇流箱。用户可以将一定数量、规格相同的光伏电池串联起来,组成一个个光伏阵列,然后再将若干个光伏阵列并联接入汇流箱。在智能聚优箱内汇流后,通过控制器、直流配电柜、光伏逆变器、交流配电柜配套成完整的光伏发电系统。实现与市电并网,为了提高系统的可靠性和实用性,在智能聚优箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等,方便用户及时准确地掌握光伏电池的工作情况,保证太阳能光伏发电系统的安全性和发挥最大功效。

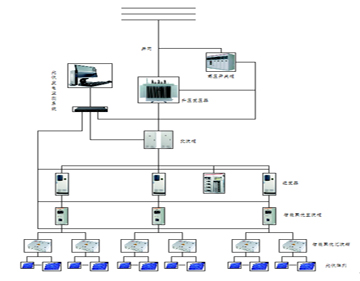

       产品系统图
