MREVKC压控调容式高压无功自动补偿装置

MREVKC压控调容式变电站高压自动无功补偿装置,根据QC=2 ∏fCU2和QL=U2/(2∏fL)的原理 ,采用电压调节器来改变电容器(电抗器)的端部电压,从而无功输出容量,以此来自动调节装置向系统提供的无功功率。 电容器(电抗器)固定接入,电压调节器按9区图的控制逻辑,跟踪系统无功变化,分9档自动调节电容器(电抗器)的无功出力,即:采用压控调容的方法,实现了高压无功自动补偿的功能。

产品简介 / Introduction
       技术参数
       额定电压:6.3KV、10.5KV、38.5KV
       额定频率:50HZ
       额定容量:6.3KV:1000、1500、2000、3000、4000Kvar
       10KV:1000、1500、2000、3000、4000、5000、6000、7500Kvar
       38KV:5000、6000、7500、10000、15000、20000、24000Kvar
       调节档位:1~9档
       调压范围:40%Un-100%Un
       调容范围:25%Qn-100%Qn
       阻抗:小于2.0%(折算到电磁容量)
       相数:三相
       套管爬距:31.5mm/KV
       特点
       1、与分组投切自动补偿相比,省去了投切开关和电容分组,减小了装置体积。
       2、可利用变电站原有固定补偿电容器,加装电压调节器后,实现自动补偿功能。
       3、可采用电容器低电压合闸,有效降低电容器合闸涌流对系统及电容器本身的冲击。
       4、由于调压过程电容器始终不脱离电网,无需充放电延时,因此可相对提高无功补偿的跟踪速度。

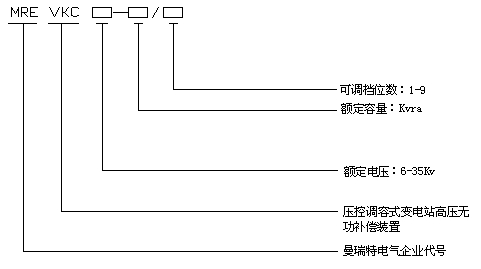

       型号说明
