电能质量系列

10KV串联电抗器

该系列干式铁芯高压串联电抗器用于6-35KV电力系统与高压电容器组相串联,能够有效抑制及吸收高次谐波,限制合闸涌流及操作过电压,保护电容器,提高电能质量,保证电网安全运行。

产品简介 / Introduction

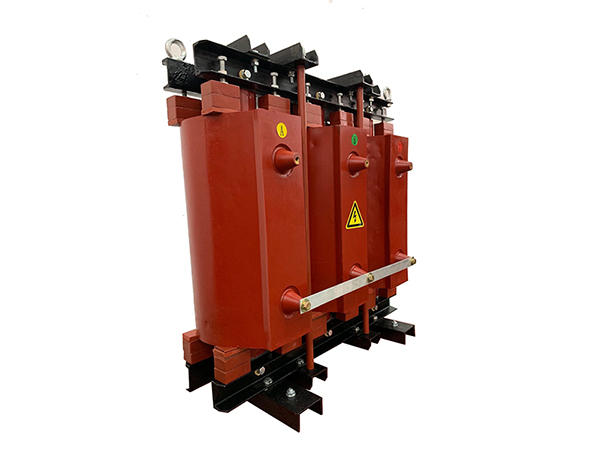

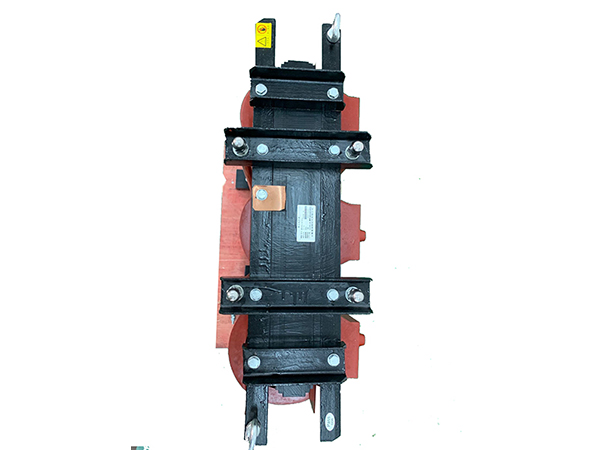

产品展示

结构特点
       1. 该电抗器分为三相和单相两种,均为铁心干式;
       2. 铁芯采用优质冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、叠片整齐优美,确保电抗器运行低温升低噪音的性能;
       3. 线圈采用优质绝缘导线,经专用机器绕制,具有平整度好,外型美观的优点;
       4. 电抗器在装配过程中,所有夹件经过防腐蚀处理,关键夹件采用无磁材料,并经预烘-真空浸漆-热烘固化这一流程,使电抗器线圈与铁芯牢固成一体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果;
       5. 电抗器外形尺寸参考标准柜体尺寸设计,体积小、接线方便,大大节约用户柜体成本投资。
       使用环境条件
       1. 海拔高度不超过2000米;
       2. 运行环境温度-25℃至+45℃,相对温度不超过90%;
       3. 周围无有害气体,无易燃易爆物品;
       4. 周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

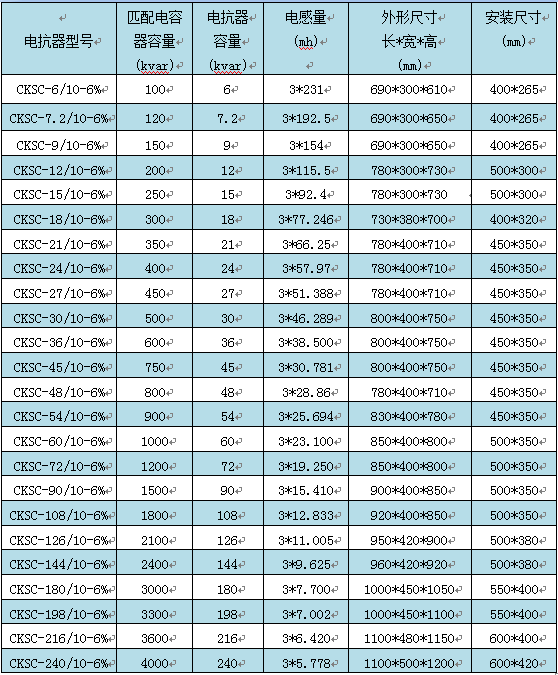

       性能参数
       1. 可用于6KV、10KV、10.5KV、11KV、12KV、13.8KV,35KV场合。
       2. 电抗率的种类:1%,4.5%,5.6%,6%,7%,12%,13.8%,14%;
       3. 绝缘等级F级,噪声≤40Db,过载能力≤1.35倍以内连续工作,相与相之间不平衡度不大于±2%,电感量误差控制在±3%以内。

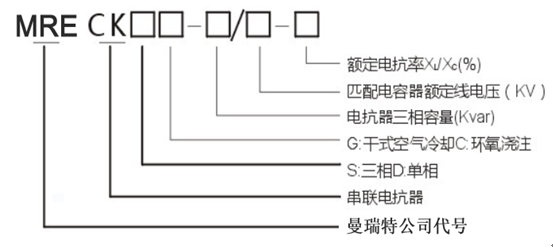

       型号说明


       除以上常规产品外,可根据客户特殊要求订制非标产品。
       由于版面限制,其他型号尺寸及相关参数请致电我公司咨询!
       考虑到产品改进等因素,外形尺寸变动将不再另行通知!
