MRE-X3000箱变智能监控系统

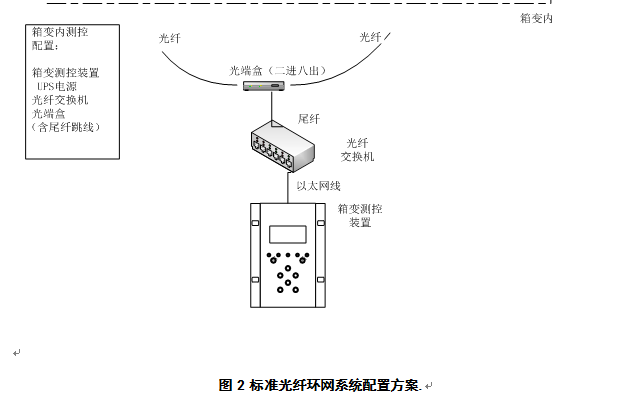

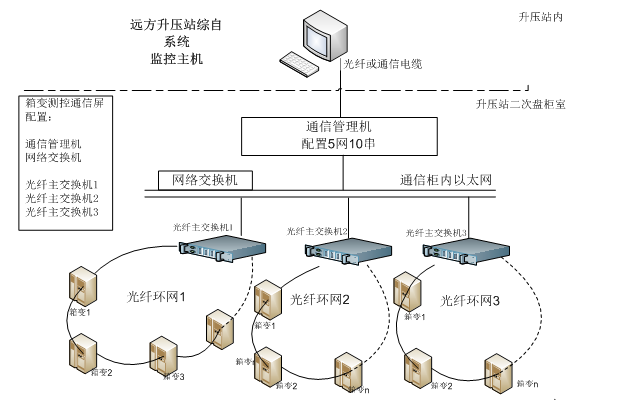

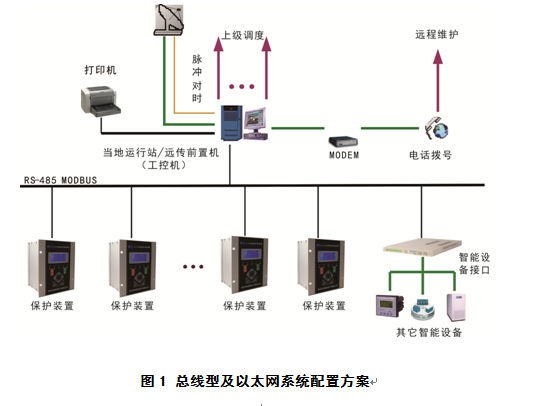

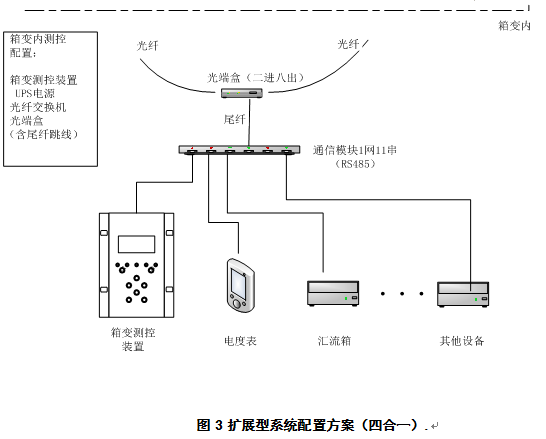

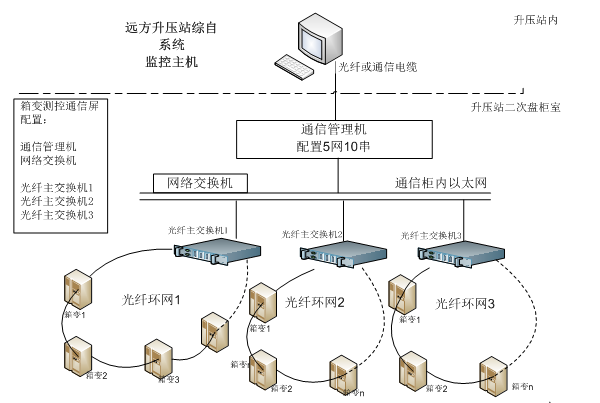

MRE-X3000箱式变电站智能监控系统是安徽曼瑞特电气有限公司着眼于智能箱式变电站的最新发展趋势，广泛吸取了国内外现有的技术和经验，自主研发的新一代产品。为国内外用户的35kV及以下电压等级的箱式变电站、光伏电场箱式变电站、风电场箱式升压变电站等提供可靠、易用、实用、功能完善的自动化、智能化方案。 箱式变电站智能监控系统构成方案MRE-X3000系列智能箱变测控装置可以安装于箱式变电站单独完成监测和保护功能，也可与MRE-X3000S箱变监控管理系统软件构成智能箱变监测系统。主要有三种典型结构：总线型网络、以太网、光纤环网。
产品简介 / Introduction装置特点
MRE-X3000系列产品全面采用国际、国内微机保护和变电站自动化的主流设计思想和先进技术。产品结构采用背插式整面板设计，适合安装于箱式变电站等环境条件较为恶劣的现场运行。机箱面板采用先进的工业美学设计，功能分区合理，使用方便。具有如下特点：
高可靠的硬件结构
工业级高品质保证的元器件选用
优异的抗干扰性能，各项电磁兼容等级达到 = 4 \* ROMAN IV级，高于国家标准要求
防尘、抗振动的机箱设计
完善的自诊断功能
智能化的保护软件
人机接口功能强大，全汉化液晶显示、菜单式操作
软件采用数字滤波技术和经典保护算法，使得抗干扰性能大大提高
灵活的通信组网方案，适用于各种场合需求

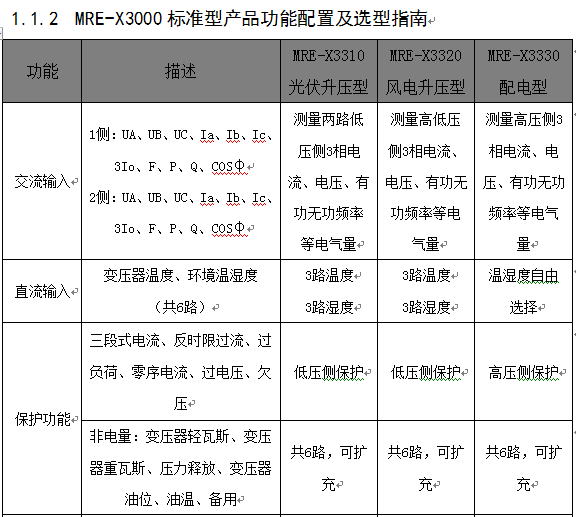

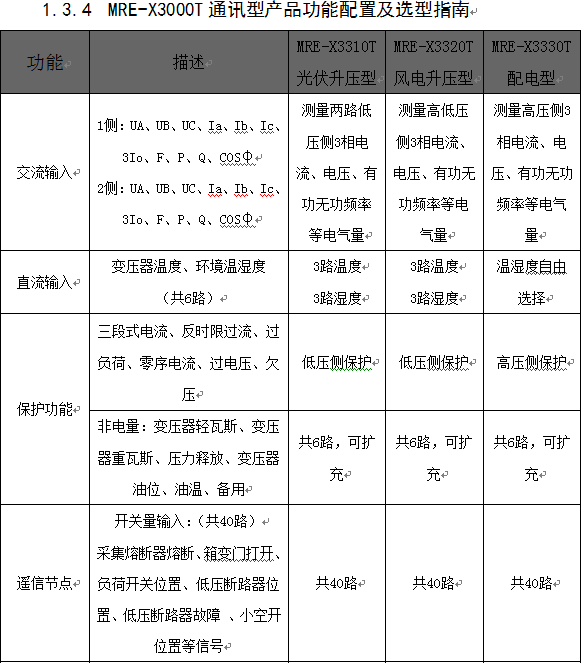

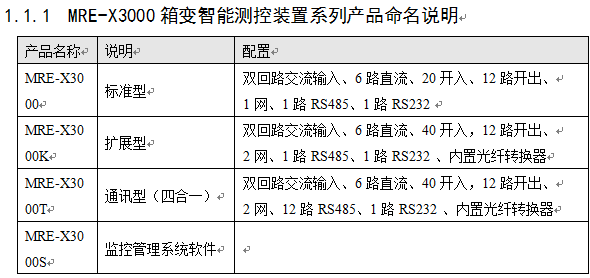

产品功能配置1.1.3主要技术指标
1.1.3.1额定参数
额定直流电源
a) 220V或110V（订货注明）
b) 允许偏差-20%～+10% ，纹波系数不大于5％
c) 频率50Hz
额定交流数据
a) 电压 100V/400V/690V（订货注明）
b) 交流电流 5A或1A（订货注明）
c) 额定频率 50Hz
功率消耗
a) 交流电流回路： 当In=5A时， 每相不大于0.3VA；
当In=1A时， 每相不大于0.1VA；
b) 交流电压回路： 当Un＝100V时， 每相不大于0.3VA；
当Un >100V时， 每相不大于0.6VA；
c) 直流电源回路： 正常工作时， 不大于15W或30W；
保护动作时， 不大于30W或50W。
过载能力
a) 交流电流回路： 2 倍额定电流连续工作；
10 倍额定电流10s；
40 倍额定电流1s；
b) 交流电压回路： 1.2倍额定电压连续工作；
1.4倍额定电压10s；
c) 直流电源回路： 80%～110%直流电源额定电压连续工作。
状态量电平
a) 各CPU及通信接口模件的输入状态量电平 24V
b) 各CPU输出状态量（光耦输出）允许电平 24V
过负荷保护
a）电流元件整定范围：0.5A~100A，误差不超过+5%；
b）时间元件整定范围：0.1S~50S；
0S~1S时，误差不超过+20mS；1S以上时，误差不超过+1%；
零电压保护
a）电压元件整定范围：1V~100V，误差不超过+5%；
b）时间元件整定范围：0.1S~50S；
0S~1S时，误差不超过+20mS；1S以上时，误差不超过+1%；
接电容量
a）信号回路接点：载流5A 断弧0.3A（时间常数L/R为5+0.75ms）
b）出口回路接点：载流10A 断弧0.5A（时间常数L/R为5+0.75ms）
跳合闸电流
a）断路器跳闸电流 0.5~5A
b）断路器合闸电流 0.5~5A
1.1.3.2 主要技术性能
采样回路精确工作范围
a）电压：2V~120V
b）电流：0.02ln~20ln
模拟量测量精度
a) 电流、电压： 0.5级
b) 有功、无功： 1.0级
c) 频率： 0.02Hz
固有动作时间
保护装置固有动作时间： < 40ms；（2倍整定值）
（注：包括继电器固有时间5～10ms）
定时限过流保护
a) 电流元件整定范围：0.5A～100A，误差不超过±5%；
b) 时间元件整定范围：0.1S～50S；
0 S～1S时，误差不超过±20mS；1S以上时，误差不超过±1％；
零序电流保护
a) 电流元件整定范围：0.1A～5A，误差不超过±5%；
b) 时间元件整定范围：0.1S～50S；
0 S～1S时，误差不超过±20mS；1S以上时，误差不超过±1％；
过电流反时限保护
a) 基准电流整定范围IP：1.0A～10A；
b) 时间常数取值范围tP：0.05～1；
c) 反时限曲线选择：标准反时限、非常反时限、极端反时限，长反时限；
d) 延时误差不超过±5% 或±20mS。
非电量保护
a）遥信去抖时间范围：不大于10ms
b）时间元件整定范围：0.1S~50S
0S~1S时，误差不超过+20ms；1S以上时，误差不超过+1%；
绝缘性能
a）绝缘电阻：
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
b）介质强度：
在正常试验大气条件下，装置能承受频率为50Hz，电压2000V历时1Min的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
c）冲击电压：
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2/50μs的标准雷电波的短时冲击电压试验，开路试验电压5kV。
d）耐湿热性能
装置能承受GB7261第21章规定的湿热试验。最高试验温度+40℃、最大湿度95％，试验时间为48小时，每一周期历时24h的交变湿热试验，在试验结束前2小时内根据a）的要求，测量各导电电路对外露非带电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻不小于1.5MΩ，介质耐压强度不低于b）规定的介质强度试验电压幅值的75％。
抗电磁干扰性能
a) 脉冲干扰：
装置能承受IEC255-22-1标准规定的III级（试验电源频率为100kHz和1MHz，试验电压为共模2500V，差模1000V的衰减振荡波）干扰试验。
b) 静电放电：
装置能承受IEC255-22-2标准规定的IV级（空间放电15KV，接触放电8KV）静电放电试验。
c) 辐射电磁场干扰：
装置能承受IEC255-22-3标准规定的III级（试验场强电压为10V/m）辐射电磁场干扰试验。
d) 快速瞬变干扰：
装置能承受IEC255-22-4标准规定的A级（4KV±10％）快速瞬变干扰试验。
机械性能
a) 振动(正弦)
装置能承受IEC 60255-21-1：1988中4.2.2规定的I级振动耐久能力试验。
装置能承受IEC 60255-21-1：1988中4.2.1规定的I级振动响应能力试验。
b) 冲击
装置能承受GB/T 14537-1993中4.2.2规定的I级冲击耐久试验。
装置能承受GB/T 14537-1993中4.2.1规定的I级冲击响应试验。
c) 碰撞
装置能承受GB/T 14537-1993中4.3规定的I级碰撞试验。
环境条件
a) 环境温度：工作：–20℃～55℃，24小时内平均温度不超过35℃；
贮存：–25℃～+70℃，在极限值下不施加激励量，装置不出现不可逆的变化,温度恢复后,装置应能正常工作；
b) 相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为 25 ℃且表面无凝露。最高温度为+55℃时，平均最大相对湿度不超过50%；
c) 大气压力：86～106kPa（相对海拔高度2km以下）。

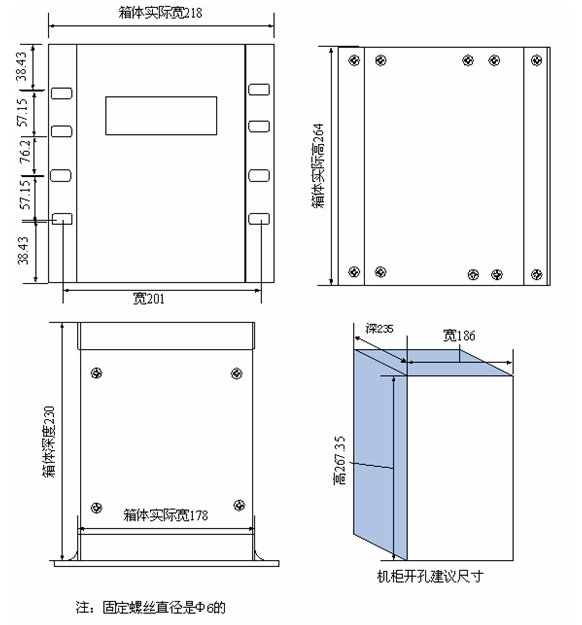

1.3.4MRE-X3000系列保护装置开孔尺寸图
