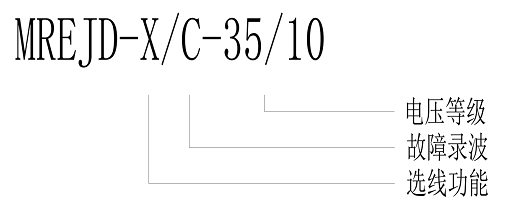

MREJD-X/C-35/10接地故障综合管控系统
产品简介 / Introduction产品概述：MREJD接地故障综合管理系统是集单相接地消弧、故障回路选线、铁磁谐振抑制、线电压监测及故障录波等功能的故障管理成套设备，通过分相控制快速开关干预型消弧、最大增量法选线、全电压监测录波等技术手段，实现对各类型电网单相接地故障的快速控制、精准选线、录波分析等功能，保证电网供电的可靠性和安全性。产品的适用范围：本产品适用于 3-35kV 中压中性点不接地系统、中性点经消弧线圈、电阻柜接地的电力系统。装置的构成：如下图1所示MREJD接地故障综合管理的主要由快速灭弧选线柜和综合管控柜两部分组成。

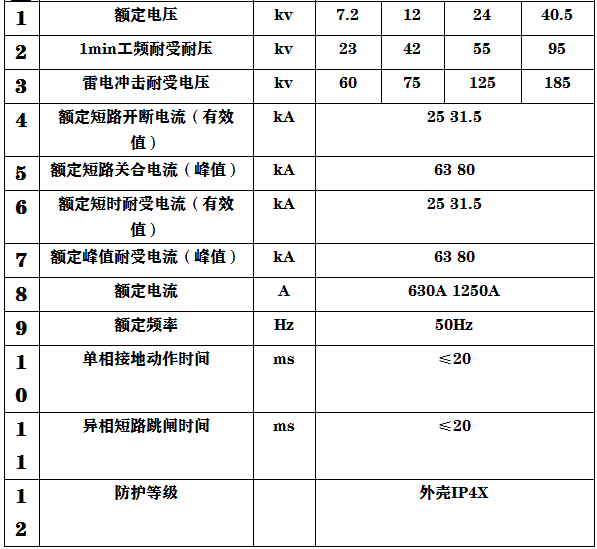

其中快速灭弧选线柜由：MRZ-860接地故障综合管理控制器、MRE-S微机智能小电流接地选线系统、VFC分相快速断路器、LH高饱和接地电流互感器、MREZ800智能操显装置；综合管控柜由：MRE-ZK智能微机控制器、VS1高压隔离手车、XPNP 高压PT熔断器、TV全绝缘电压互感器、MRE-PTK 抗谐保护装置、MREG6六柱全相大能容过电压吸收器、MREZ800智能操显装置组成。技术参数：
装置工作原理：电网正常运行时，MRZ-860接地故障综合管理控制器对 TV 电压互感器电压的采集监测系统运行状态，并将母线电压数据实时报送测量、保护系统；MRE-S 选线控制器实时采集各回路零序电流数据，判断是否有异常接地状态，装置处于运行监测状态，同时保护待命；当电网发生电压越限（欠压、过压、断线）等故障时，全电压监测录波控制器发出报警信号并记录故障事件、故障波形；综合管控柜由：MRE-ZK抑制控制器、VS1高压手车、XPNT 高压PT熔断器、TV全绝缘电压互感器、MRE-PTK 抗谐保护装置、MREG6六柱全相大能容过电压吸收器、MREZ800智能操显装置，联动消除谐振以及过电压，保护系统稳定运行；正常状态下装置处于自动待机状态，选线装置处于投入状态。当安装点 10kV 系统某相发生单相接地故障时，装置在 20ms之内控制故障相接地开关合闸，实现系统接地相稳定金属性接地，快速熄灭接地电弧，将非故障相的弧光接地过电压抑制在线电压的安全水平，从而有效控制接地故障的进一步发展；为判别接地故障性质和快速选择接地线路，要求该装置在断路器首次合闸成功后 5s 内自动控制故障相真空断路器分闸一次，若接地故障属于瞬时性接地，系统电压将恢复正常，则装置自动进入待机状态；若接地故障属于永久性接地，则装置控制器在消弧控制器立即控制故障相真空断路器再一次合闸，且保持合闸状态直至系统接地故障隔离或消除后由远方监控人员操作断路器复位，此后装置自动进入待机状态；期间选线装置一直处于工作状态，根据断路器合分、电弧熄灭前后各条线路零序电流的变化最大增量原理，快速准确实现对弧光接地、金属性接地、高阻接 地线路准确识别，并及时将选线结果远传至监控人员通过试拉馈线开关进行验 证。为有效防止因本装置动作形成单相金属性接地后但期间系统中又发生其它。
相绝缘对地击穿，造成异相两点接地短路，要求装置中处于合闸状态的故障相断路器在10ms左右快速分闸，切除两相异地短路故障。产品的功能特点 ：全电压录波检测功能在系统正常运行及发生故障时，可对系统的过电压、低电压、PT断线、谐振、单相可恢复间隙性、不可恢复间隙性、稳态阻性、暂态阻性、金属性接地过电压及其谐波、电压闪变、弧光过电压、雷击过电压、操作过电压等稳态、暂态冲击进行实时监测、实时连续记录、报警，供用户分析系统的工作状态及判断故障原因。3、快速准确的故障测距定位主控制器采用工业计算机嵌入DSP技术、交流模拟信号数字传输技术，当系统发生单相接地故障时，主控制器能在20ms时间内作出响应，触发智能开关导通。通过中性点发出可控脉冲电流，瞬时放大故障点接地电流信号，该接地电流可控，信号强，故障测距定位终端采集器，采用高精度传感器为进一步提高故障定位准确率，且智能开关导通时间为工频首半波，采用了相位原理，对原系统无影响。故障测距定位装置实时采集系统故障信号，应用多种故障定位(根据用电实际情况)方法进行综合故障定位，具体包括：残流增量法及有功功率数字传输法、信号注入。装置通过粗糙集理论确定各种故障定位方法的有效域，根据故障信号特征自动对每一种故障定位方法得出的故障定位结果进行可信度量化评估，应用证据理论将多种故障定位方法融合到一起，最大限度地保证各种故障定位方法之间实现优势互补。为了避免故障信号受到干扰而导致误判，装置采用了连续故障定位方法，每隔一定时间(1秒)重新采集数据进行分析，只要故障没有消失，装置的故障定位计算就不停止。装置具有故障录波功能，可以提供故障前后的波形，包括故障发生前的一个周期和故障发生后五个周期的波形。可保存现场故障录波数据和选线结果200次。装置具备跳闸功能，大容量触点可以直接接入跳闸回路，实现故障定位后的故障切除也可与自动重合闸结合，实现故障定位后的自动弧光处理和进一步确认具体根据用电企业的实际情况进行方案设计。4、铁磁谐振过电压抑制功能采用特殊设计的抗饱和型电压互感器降低铁磁谐振发生率，同时在电压互感器一次中性点加装消谐设备在谐振条件下迅速破坏谐振条件，消除谐振，避免 PT 保险熔断甚至烧损。MRE-ZK抑制控制器元功能强大，针对复杂系统配置不同的保护功能与自动化控制选项，整个运行过程无需人为就地操作，智能化水平高。5、母线电压监测功能MRE-ZK除了具备普通 PT 柜的母线电压测量功能外，还可以对系统电压越限、断线、接地、谐振等故障输出报警信号、储存不少于200 条故障记录和故障波形，便于事后故障分析；此外，装置还具备微机消谐功能。装置使用条件：安装位置：户内环境温度：－25～＋40℃海拔高度：≤1000 m（高海拔特殊定制）周围空气湿度：日平均湿度≤96%、月平均湿度≤90%地震烈度：8 度（水平加速度 0.25g、垂直加速度 0.105g）使用环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物上一条：MRPD-10全电压监测装置 下一条：MRE-XQT自动跟踪补偿消弧线圈装置 - 电能质量系列
