MRPD-10全电压监测装置

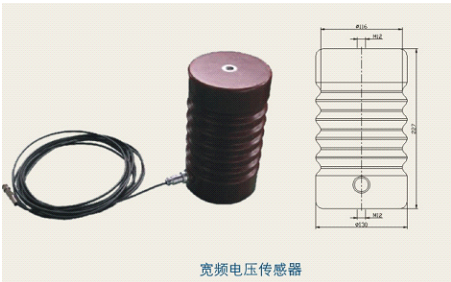

产品简介 / Introduction产品概述：针对目前中低压系统过电压防治的现状我公司研制生产的MRPD全电压监测柜可以实时在线监测电力系统中可能出现的大气雷电过电压、操作过电压和工频过电压等各种过电压，以及电压陡降，三相不平衡等各种瞬态、暂态电压。该装置采用宽频电压传感器、高速AD及FPGA采样和Intel CPU的采样计算处理存储的硬件平台。并采用“铁电”技术实现实时采集、事件触发记录，可以快速连续、大容量地记录瞬态或暂态电压发生的整个过程，是对目前已经被广泛使用的故障录波器功能的升级和扩展该装置还带有GPS校时功能，可以在电力系统中实现分布式瞬态电压监测，可以测量大气雷电过电压的侵入传播和发展的行波过程。这一功能对雷击事故频发地区的事故分析意义重大。适用范围：MRPD全电压监测柜适用于发电、变电、用电企业3.6-40.5kv电力系统。工作原理：MRPD全电压监测柜中嵌入式控制器采用工控机系统及DSP数字处理器和高速FPGA处理的PCI接口采样卡，实时分析处理瞬态、暂态过电压波形，并保存、分析过电压类型和波形录波。MRPO全电压监测柜正常运行时，柜内的式工控机系统不仅实时采样分析宽频电压传感器输出的电压信号，并录制多种过电压、电压畸变波形，分析电压的多种电压质量参数，还能够实时不间断监测母线PT提供的电压信号，一旦系统发生PT断线、过电压、低电压、失压、谐振，微机控制器根据PT提供的电压信号，利用DSP技术快速准确处理能力实现对波形的实时采集，并准确地判断系统的故障情况，显示故障类别，输出相应的开关量接点信号发出报警信息,MRPD全电压监测柜具有以太网RS485通讯接口准MODBUS通讯规约，与用户微机监控系统实现数据远距离传送，具备GPS校时以及GPRS/GSM无线告警功能。
产品功能及特点：产品功能1、运行监测功能2、越限报警功能3、PT断线报警功能4、接地报警功能5、消除谐振功能6、系统谐波监测功能7、数据远传功能8、IRIG-B码授时功能9、事件记录及故障报警功能10、录波及波形分析功能。产品特点：1、模块化设计；2、实时监控系统状态；3、工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；4、配备B码校时接口，可让故障记录精确到ms级别；5、故障追忆功能，显示最近200次历史运行记录；6、故障波形可通过液晶屏显示分析，也可将U盘导出到电脑借助专业软件分析；7、具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；8、双硬件看门狗电路确保软件运行的可靠性；9、中文7寸高清触摸屏液晶显示界面，运行状态清晰，菜单式操作，方便易用；10、后期程序升级不用更换插件，可通过插入U盘升级。可方便客户后期增加功能而升级程序；11、可通过人机界面模拟开关量输入、继电器输出、发故障报文从而解决了现场无继电保护测试仪加模拟量的难题；12、本常规控制器适用于频率为50HZ的电力系统中。产品型号及技术参数：MRPD-10额定电压 7.2 12 40.5额定评率 50Hz控制器参数 工作电源：AC/DC 110-220V，±10％通讯接口：RS485接口

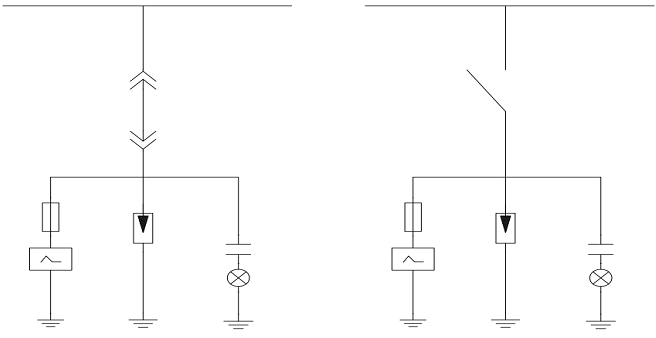

一次系统图：

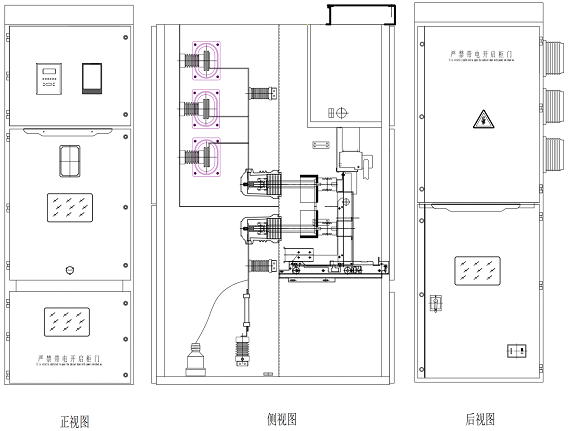

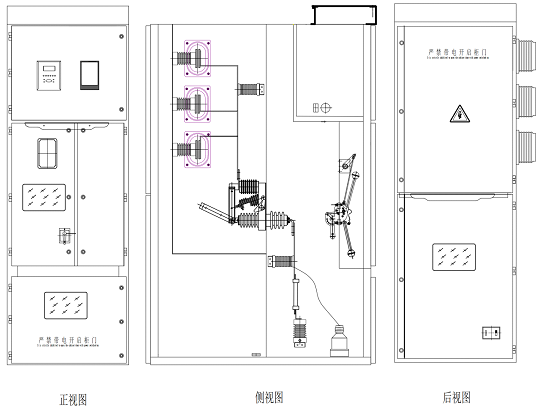

使用条件：·环境温度：-30℃~+60℃；·大气压力：80～110kPa；·空气相对温度：90%(25℃)、50%(40℃)；海拔高度：<1000m(海拔>1000m时订货需注明)：·安装地点应具有防御风、雨沙和防尘设施；•使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有较严重霉菌存在柜体结构示意图：
